Infraestructura E-commerce en Azure

Infraestructura diseñada para un sistema de comercio electrónico (e-commerce) en Microsoft Azure, utilizando servicios escalables y flexibles.

Objetivo General del Proyecto

Proponer los servicios y la Infraestructura de Microsoft Azure que cumpla con los requerimientos planteados: Una organización enfocada al comercio en línea busca evolucionar su plataforma con miras a la escalabilidad y la flexibilidad. Han definido ciertos requerimientos que involucran ofrecer contenido estático, facilitar dos aplicaciones web distintas para los usuarios (pública y administrativa), manejar tareas en segundo plano, contar con un almacenamiento de archivos y un componente que acelere las consultas más frecuentes.

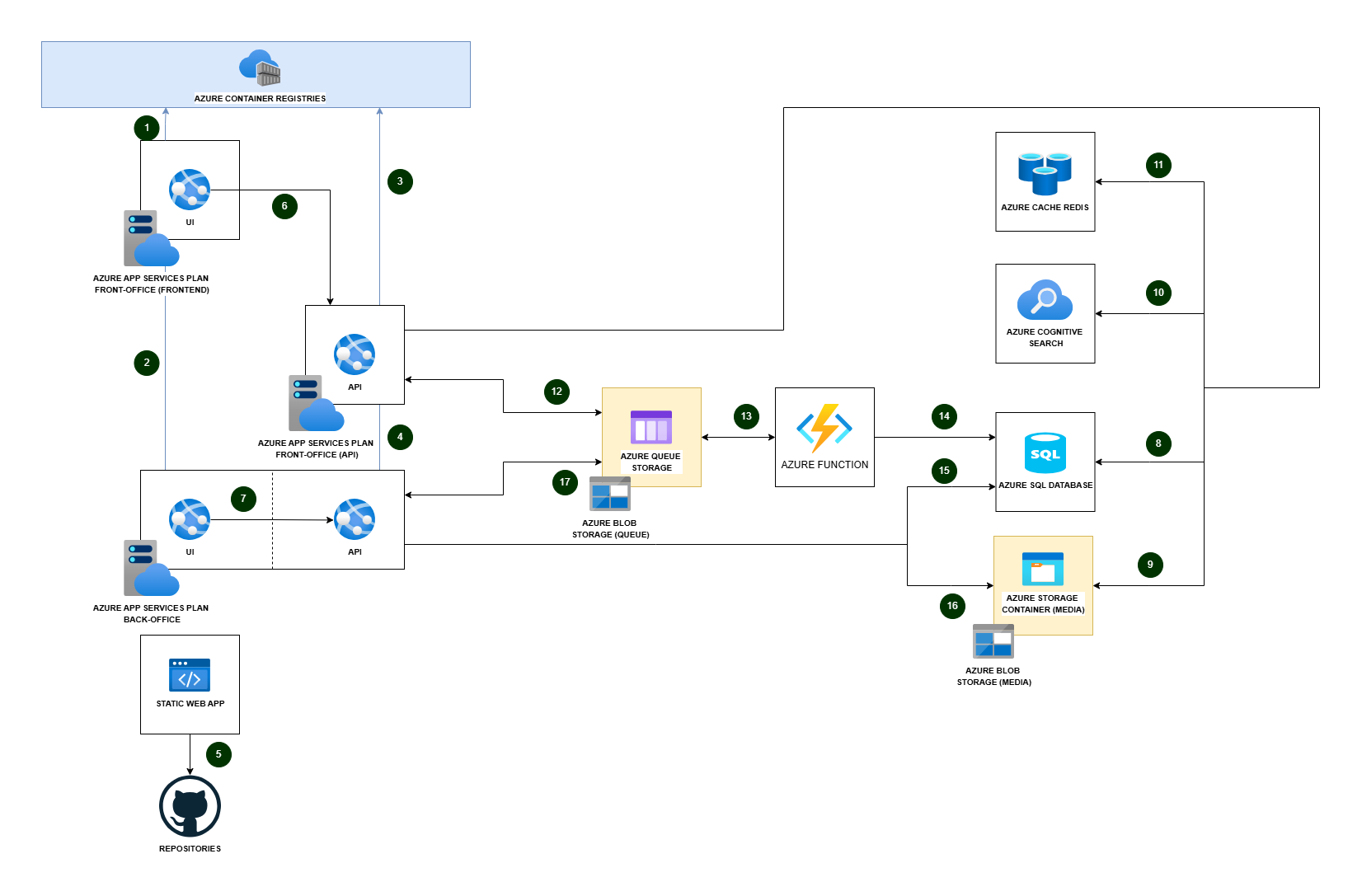

Diseño de la Solución

1. UI (Frontend) de Front-Office descarga la imagen del contenedor desde Azure Container Registries

Relación: El servicio UI obtiene su contenedor desde Azure Container Registry.
Función: El contenedor de frontend es desplegado automáticamente desde un repositorio de imágenes Docker.

2. UI (Frontend) de Back-Office descarga la imagen del contenedor desde Azure Container Registries

Relación: El servicio UI obtiene su contenedor desde Azure Container Registry.
Función: El contenedor de frontend es desplegado automáticamente desde un repositorio de imágenes Docker.

3. API del Front-Office se despliega desde Azure Container Registries

Relación: Similar al frontend, la API también obtiene su contenedor desde Azure Container Registry.
Función: Permite el despliegue automatizado y escalable del backend del Front-Office.

4. API del Back-Office descarga la imagen del contenedor desde Azure Container Registries

Relación: Similar al frontend, la API también obtiene su contenedor desde Azure Container Registry.
Función: Permite el despliegue automatizado y escalable del backend del Back-Office.

5. Repositorio GitHub hacia Static Web App

Relación: Código fuente desplegado automáticamente desde GitHub.
Función: Automatización del despliegue continuo (CI/CD) de la aplicación estática (landing page o documentación).

6. Comunicación entre UI y API del Front-Office

Relación: Comunicación directa entre frontend y backend dentro de la misma App Service.
Función: La UI del Front-Office consume los datos de su API correspondiente.

7. Comunicación entre UI y API del Back-Office

Relación: Interacción para administración o dashboards.
Función: La UI del Back-Office consume los datos de su API correspondiente.

8. La API frontoffice escribe o consulta datos en Azure SQL Database

Relación: Persistencia de datos estructurados.
Función: Productos, usuarios, órdenes, etc.

9. Comunicación entre la API del Front-Office y Azure Storage Container (Media)

Relación: La API del Front-Office accede al contenedor de almacenamiento de blobs.
Función: Para leer o subir archivos multimedia, como imágenes de productos o comprobantes.

10. Comunicación entre la API del Front-Office y Azure Cognitive Search

Relación: La API hace consultas al motor de búsqueda.
Función: Obtener resultados de búsqueda optimizados para mostrar al usuario final.

11. Comunicación entre la API del Front-Office y Azure Cache Redis

Relación: Acceso a caché de datos.
Función: Mejorar el rendimiento utilizando resultados almacenados temporalmente, por ejemplo, búsquedas recientes o configuraciones comunes.

12. API del Front-Office envía mensajes a Azure Queue Storage

Relación: Comunicación asincrónica.
Función: Para procesos que pueden ejecutarse en segundo plano (ej. procesamiento de imágenes, validación de pago, etc.).

13. Azure Function se dispara al recibir un mensaje de la cola

Relación: Desencadenador por cola.
Función: Procesa tareas asincrónicas (transformaciones, integración, notificaciones, etc.).

14. Azure Function consulta Azure SQL Database

Relación: Procesamiento con acceso a datos persistentes.
Función: Obtener más datos antes de ejecutar tareas, validar estados, etc.

15. Comunicación entre la API del Back-Office y Azure SQL Database

Relación: Persistencia y lectura de datos administrativos.
Función: Para manejar información como usuarios, inventarios, pedidos, etc., desde la parte administrativa del sistema.

16. Comunicación entre la API del Back-Office y Azure Storage Container (Media)

Relación: Lectura o escritura de archivos desde el contenedor.
Función: Para gestión de archivos desde el entorno administrativo, como subir imágenes de productos, reportes, u otros documentos.

17. Comunicación entre la API del Back-Office y Azure Queue Storage

Relación: Envío de tareas asincrónicas a la cola.
Función: Desencadenar procesos como envío de correos, actualizaciones masivas, procesamiento de archivos, etc.
